Wie lässt sich die Gebäudeperformance mit Enscape Impact analysieren?

Kurz zusammengefasst

Enscape Impact integriert die Analyse der Gebäudeperformance direkt in den Echtzeit-Visualisierungsworkflow. Architekt:innen können bereits während des Entwerfens Kennzahlen wie Spitzenlasten, betriebliche CO₂-Emissionen, Energieverbrauchsintensität und Energieendverbrauch untersuchen und die Ergebnisse als Falschfarbendarstellung auf dem 3D-Modell visualisieren.

• Die frühe Analyse hilft, Energieverbrauch und Gebäudeperformance bereits in der Entwurfsphase zu optimieren.
• Enscape Impact nutzt Modelldaten und die APACHE-Engine von IES für dynamische thermische Simulationen.
• Ergebnisse lassen sich als Kennzahlen im Dashboard und als farbliche Verteilung direkt auf dem Gebäudemodell anzeigen.

Vor mehr als zwanzig Jahren wurde die gemeinnützige Organisation Architecture 2030 mit einer dringenden Mission gegründet: „Die gebaute Umwelt schnell von einer bedeutenden Quelle für Treibhausgasemissionen zu einer zentralen Lösung der Klimakrise umgestalten.“

Seitdem wurden zwar Ressourcen entwickelt und geteilt, um die Planung und Umsetzung nachhaltiger Projekte zu unterstützen. Dennoch bleibt es wichtig, Architekt:innen bereits frühzeitig Zugang zu energiebezogenen Erkenntnissen zu geben.

Was ist eine Gebäudeperformance-Analyse?

Die Gebäudeperformance-Analyse (BPA) ist ein Verfahren zur Bewertung und Optimierung der Effizienz, Nachhaltigkeit und Funktionalität eines Gebäudes über seinen gesamten Lebenszyklus. Dabei werden unter anderem Energieverbrauch, Umweltauswirkungen und die Leistungsfähigkeit technischer Systeme untersucht, um sicherzustellen, dass das Gebäude seine betrieblichen und nachhaltigkeitsbezogenen Ziele erfüllt.

Wenn diese Analyse früh in den Entwurfsprozess integriert wird, erhalten Architekt:innen Einblick in die Auswirkungen ihrer Entwürfe auf Energieverbrauch und Gebäudeperformance. Das führt zu besser optimierten und leistungsfähigeren Gebäuden.

Was ist Enscape Impact?

Enscape Impact integriert Performance-Analysen in das Echtzeit-Rendering. Dadurch kannst du während des Entwerfens die energetische Gebäudeperformance anhand von Kennzahlen wie Spitzenlasten, gesamten betrieblichen CO₂-Emissionen, Energieendverbrauch, Energieverbrauchsintensität und weiteren Werten bewerten.

Über Enscape und dein CAD- oder BIM-Tool kannst du die Simulation außerdem auf einer gerenderten Ansicht des Gebäudes visualisieren.

„Eines der leistungsfähigsten Werkzeuge für Architekt:innen ist die Simulation der Gebäudeperformance. Besonders wenn sie früh und regelmäßig im Entwurfsprozess eingesetzt wird, hilft sie dabei, Entwurfslösungen zu testen und die Performance kosteneffizient zu optimieren – nicht nur beim Energieverbrauch, sondern auch beim Komfort und der Widerstandsfähigkeit der Bewohner:innen.“
– The Architect’s Guide to Building Performance, AIA –

Welche Vorteile bietet Enscape Impact?

1. Kompatibel mit Architektur- und Entwurfssoftware

Enscape Impact arbeitet direkt in anderen Entwurfsprogrammen wie Vectorworks. Als Add-on für Enscape, unser Plug-in für Echtzeit-Rendering, bietet es eine nahtlose Integration mit führender Entwurfssoftware. Architekt:innen und Designer:innen erhalten damit Zugriff auf Entwurf, Visualisierung und nun auch frühzeitige Simulationen der Gebäudeperformance – innerhalb desselben Workflows.

Die ArchDesign Collection, Bestandteil der neuen Chaos-Suites, enthält Enscape Impact als Teil eines vollständigen Toolkits für den gesamten Entwurfsprozess – vom ersten Konzept bis zur Übergabe.

2. In Zusammenarbeit mit IES entwickelt

Enscape Impact wurde in Zusammenarbeit mit IES entwickelt, einem weltweit tätigen Klimatechnologieunternehmen, das für innovative technische Lösungen zur Dekarbonisierung der gebauten Umwelt bekannt ist. In mehr als 30 Jahren hat sich IES als führendes Unternehmen für integrierte, performancebasierte Analysen etabliert und verfügt über ein weltweit angesehenes Team von Bauphysiker:innen.

3. Schnelle und umfassende Analysen

Enscape Impact erfasst hochwertige Daten aus deinem Modell, darunter Grundriss, Gebäudealter, Standort und Gebäudetyp. Diese Daten werden anschließend an die APACHE-Engine von IES übermittelt, die als eine der weltweit führenden Engines für die Energiesimulation vollständiger Gebäude gilt.

Die APACHE-Engine verwendet diese Informationen, um passende detaillierte thermische Eigenschaften und Systeme für das Gebäude und seinen Standort festzulegen. Dazu gehören Gebäudekonstruktion, Betriebspläne, innere Raumbedingungen, typische interne Lasten sowie die Arten der Heizungs-, Lüftungs- und Klimasysteme.

Abschließend führt APACHE eine dynamische thermische Simulation durch, bei der Verschattung, solare Wärmegewinne und Wärmeübertragungsprozesse berücksichtigt werden. Das Ergebnis ist eine umfassende Schätzung des Energieverbrauchs von Gebäude und Ausstattung.

Wie verwende ich Enscape Impact?

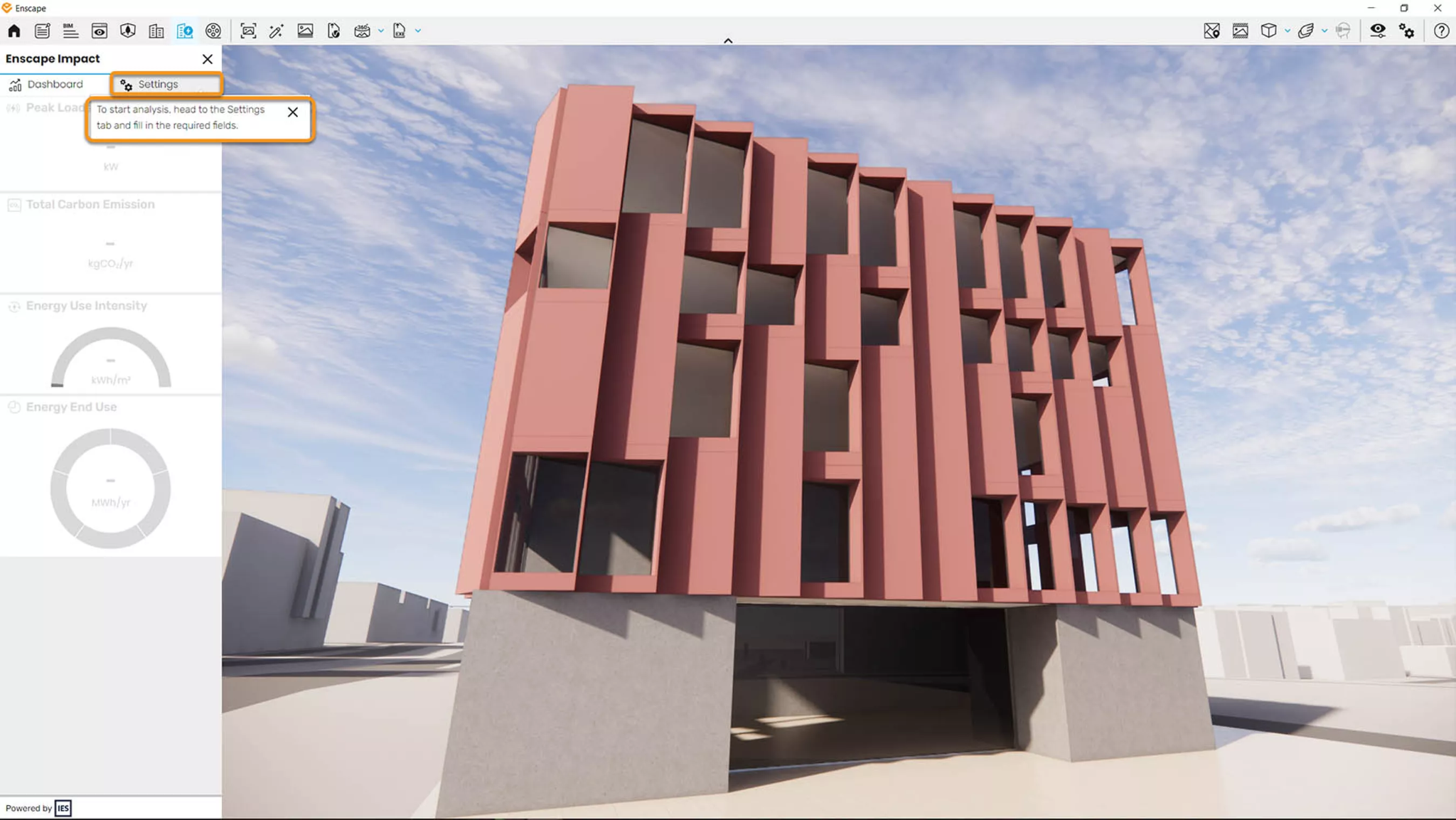

Nachdem du Enscape Impact heruntergeladen und installiert hast, öffnest du Enscape und suchst in der Symbolleiste des Enscape-Fensters nach dem Impact-Symbol. Alternativ kannst du mit dem Tastenkürzel „N“ das Impact-Dashboard öffnen. Um Gebäudedaten einzugeben, klickst du auf die Registerkarte „Settings“.

Derzeit gibt es drei Pflichtfelder und ein optionales Feld:

• Standort
  Standort und Ausrichtung werden automatisch aus deiner Entwurfssoftware übernommen, sofern sie dort korrekt eingestellt sind. Ist das nicht der Fall, kannst du den Standort hier manuell eingeben.
• Gebäudetyp
  Derzeit stehen sechs Gebäudetypen zur Auswahl. Diese Anzahl wird künftig erweitert. Du kannst zwischen Einfamilienhaus, Mehrfamilienhaus, Büro, Schule oder Universität, Krankenhaus und Gastronomiebetrieb wählen.
• Baujahr
  Beim Baujahr kannst du zwischen dem ursprünglichen Errichtungsdatum und einem zukünftigen Datum für einen geplanten Neubau wählen.‍
• Letzte Renovierung
  Dieses Feld ist optional. Falls zutreffend, kannst du hier das Datum der letzten Gebäuderenovierung eintragen.

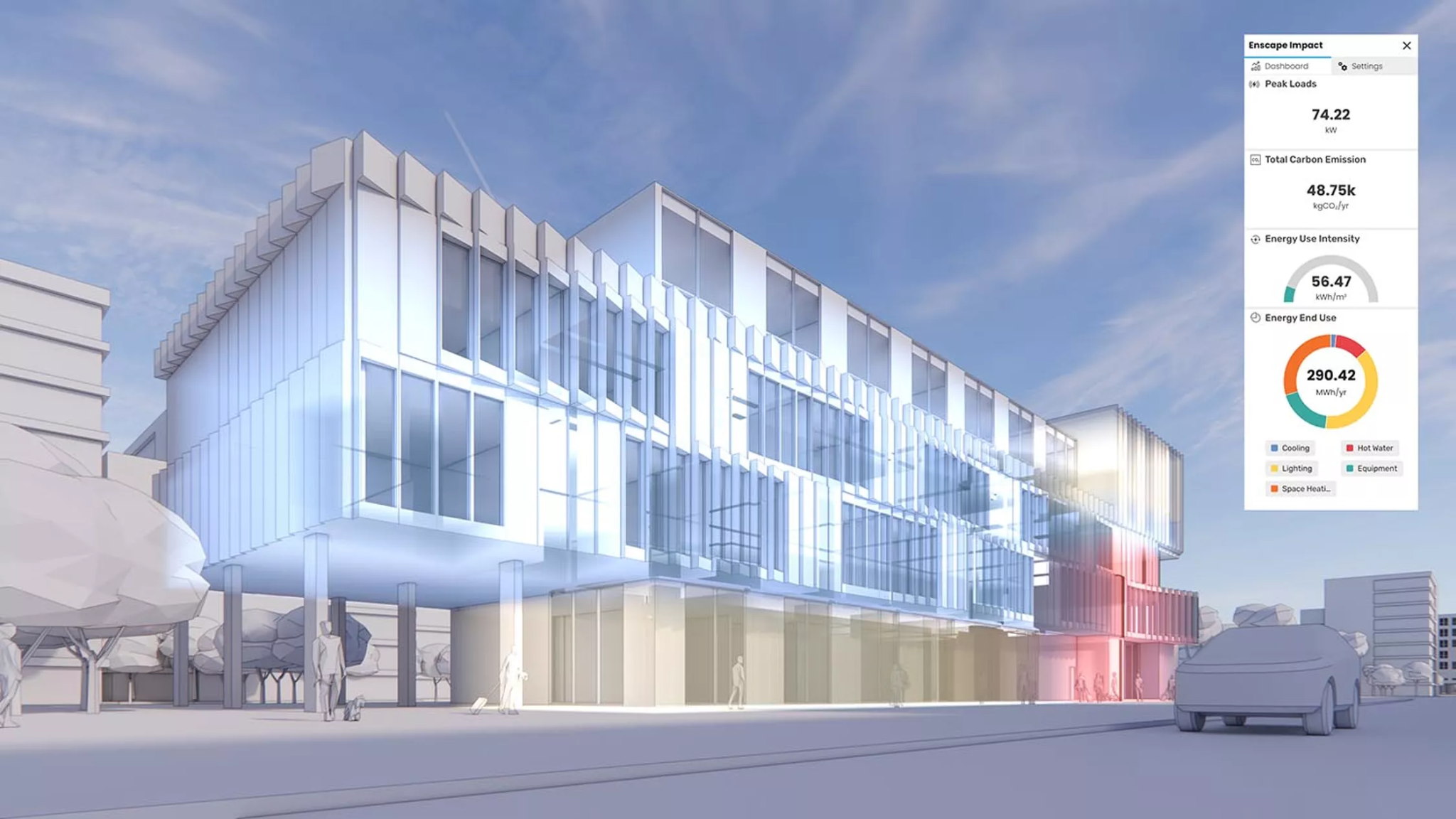

Klicke auf die Registerkarte „Dashboard“, um die Analyse zu starten. Die Verarbeitung nimmt etwas Zeit in Anspruch. Sobald die Analyse abgeschlossen ist, liefern verschiedene Kennzahlen einen schnellen Überblick über die erwartete energetische Performance des Gebäudes.

Folgende Ergebnisse werden angezeigt:

• Spitzenlasten:
  Dies ist die kombinierte Summe aus Heizenergie, Kühlenergie, internen Wärmegewinnen und solaren Wärmegewinnen. Mit ihr wird die benötigte Kapazität von Systemen wie Heizung, Lüftung und Klimatisierung bestimmt.
• Gesamte CO₂-Emissionen:
  Dieser Wert zeigt die prognostizierten jährlichen Kohlendioxid-Emissionsfaktoren für den Standort.
• Energieverbrauchsintensität (EUI):
  Diese Kennzahl misst den Energieverbrauch eines Gebäudes pro Flächeneinheit. Eine niedrigere EUI weist auf eine höhere Energieeffizienz hin.
• Energieendverbrauch:
  Dieser Wert zeigt, wofür Energie in einem Gebäude eingesetzt wird, und hilft dabei, Möglichkeiten zur Energieeinsparung zu erkennen.

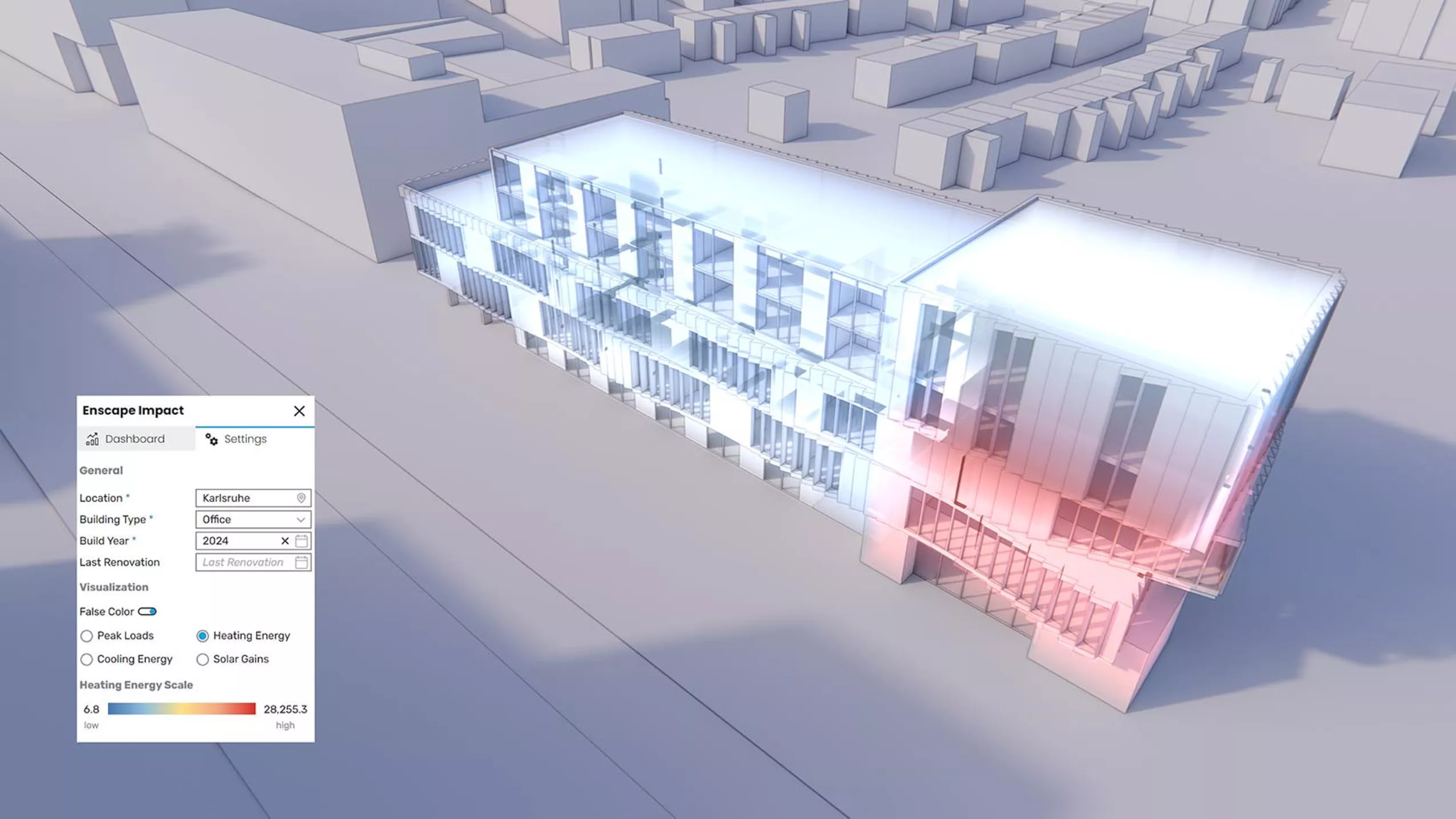

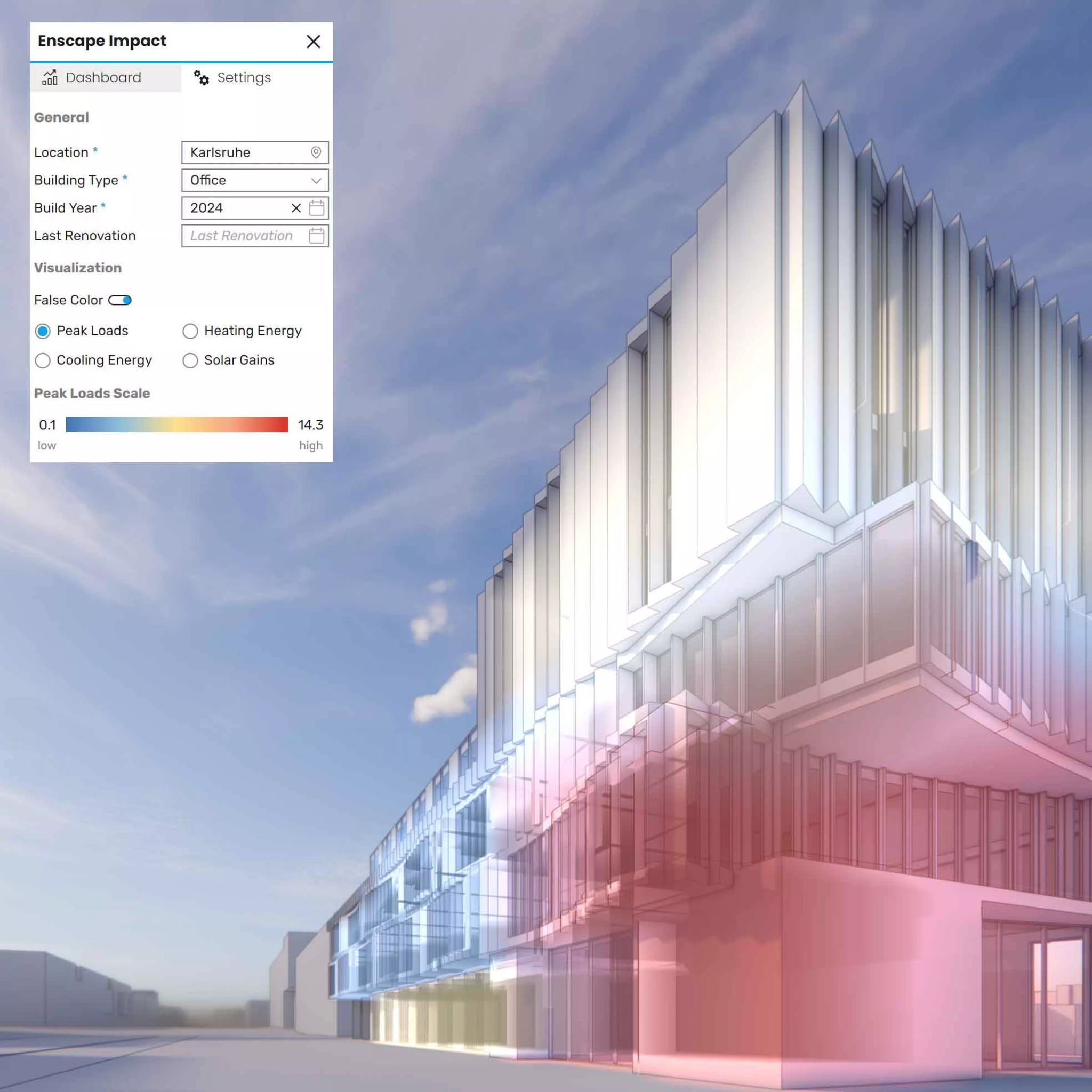

Um die Simulation der Gebäudeperformance auf dem Modell zu visualisieren, klickst du erneut auf die Registerkarte „Settings“ und aktivierst „False Color“. Anschließend kannst du eine der vier Ausgaben – Spitzenlasten, Heizenergie, Kühlenergie und solare Wärmegewinne – auswählen und als über das gesamte Gebäude verteilte Farbskala anzeigen.

Dein Modell wird weiß dargestellt und die Farben zeigen die Ergebnisse der Datenanalyse. Von dort aus kannst du den Energieverbrauch des Gebäudes darstellen oder den Entwurf weiter analysieren und anpassen, um die Energieeffizienz zu verbessern.

Häufig gestellte Fragen

Wie misst man die Performance eines Gebäudes?

Dafür werden während des Entwurfsprozesses verschiedene Gebäudeeigenschaften untersucht und Energieverbräuche für Heizung, Kühlung, Beleuchtung und den gesamten Strombedarf mithilfe von Simulationssoftware bewertet.

Welche Arten von Gebäudeperformance-Simulationen gibt es?

Es gibt drei Kategorien von Simulationen und Analysen:

• Frühe Untersuchungen
• Simulationen einzelner Aspekte, zum Beispiel Baumasse und Ausrichtung, Sonne und Schatten sowie Tageslicht und Blendung
• Energiesimulationen des gesamten Gebäudes, zum Beispiel zur Auswahl von Heizungs-, Lüftungs- und Klimasystemen und zur geplanten energetischen Performance

Welche Kennzahlen zeigt Enscape Impact nach der Analyse?

Enscape Impact zeigt Spitzenlasten, gesamte CO₂-Emissionen, Energieverbrauchsintensität und Energieendverbrauch. Zusätzlich können Spitzenlasten, Heizenergie, Kühlenergie und solare Wärmegewinne als Farbskala auf dem Modell visualisiert werden.

Enscape Impact überbrückt die Lücke zwischen Energiemodellierung und Entwurfsvisualisierung. Dadurch können Architekt:innen erstmals hochwertige Visualisierungen und frühe Gebäudeperformance-Analysen miteinander verbinden.
